LAPORAN PRAKTIKUM SURVEY PERTAMBANGAN PEMBUATAN KONTUR DAN PERHITUNGAN VOLUME PADA SURPAC

LAPORAN PRAKTIKUM

SURVEY PERTAMBANGAN

Pembuatan Kontur & Perhitungan Volume

Disusun Oleh :

Nafi Abiyyu Rasyid

15/386523/SV/09909

PROGRAM STUDI DIPLOMA III TEKNIK GEOMATIKA

DEPARTEMEN TEKNOLOGI KEBUMIAN

SEKOLAH VOKASI

UNIVERSITAS GADJAH MADA

2017

1. JUDUL : Pembuatan Kontur & Perhitungan Volume

2. WAKTU dan TEMPAT :
1. Hari dan Tanggal   : Selasa, 7 Februari 2017
2. Pukul : 07.30 – 10.20
3. Tempat : Lab. Fotogrametri Teknik Geodesi UGM

3. MAKSUD dan TUJUAN :
1. Mahasiswa dapat mereview proses pembuatan garis kontur dengan beberapa interval kontur.
2. Mahasiswa dapat melakukan pembuatan DTM dan hitungan volume metode cut n fill.
4. ALAT dan BAHAN :
1. Komputer
2. Software Surpac
3. File .str disediakan oleh dosen
5. LANGKAH KERJA :

Pembuatan Kontur

1. Pertama adalah membuat DTM file dari data original100.str
2. Lalu selanjutnya adalah membuat kontur dari file DTM tersebut, dengan cara : Klik menu conturing > contour DTM file. Akan muncul jendela Extract contour from DTM. Klik drop down “location” dan pilih file yang akan dibuat konturnya (original100.dtm)
3. Pada dialog “field to contour” pilih Z > Apply

4. Muncul kotak dialog Extract contour from DTM. Isikan nilai interval kontur pada isian “contour interval” yaitu 1 (m). > apply

5. Maka akan muncul 2 file kontur mayor dan kontur minor sesuai yang telah diisikan sebelumnya.
6. Lalu buka file kontur minor
7. Kemudian ubah string kontur minor menjadi string 1

8. Lalu simpan file .str baru
9. Dengan cara yang sama gantilah string pada lyer kontur mayor menjadi string 6. Simpan hasil perubahan sring dengan nama baru.

10. Langkah terakhir, gabungkan layer kontur minor dan mayor menjadi 1 layer dengan nama “kontur_jadi100.str”

11. Lalu melakukan trim outside data kontur diatas menggunakan data boundary bdy_10.str.
12. Dengan cara klik menu edit > trim > clip by selected segment, lalu pilih outside.
13. Hasilnya akan sama seperti gambar dibawah

14. Kemudian membuat kontur dengan interval 5m, caranya sama seperti langkah -langkah diatas, perbedaannya hanya saat mengisikan kontur interval diisikan 5.

15. Dan hasilnya akan seperti gambar dibawah.

            Kontur Mayor      Kontur Minor

Perhitungan Volume

Pada gambar diatas sebagai 1st surface adalah kontur/DTM tumpukan, sedangkan 2nd surface adalah DTM/kontur topografi original.

1. Disediakan file hasil ukuran stock coal batu bara (vol_stok100.str). Terdapat 3 tumpukan stock batubara yang saling terpisah (1, 2 dan 3)

2. Pada praktikum kali ini yang akan dihitung adalah tumpukan 3, Tumpukan 3 mempunyai string 3, Buatlah file yang berisi hanya tumpukan 3. Simpan sebagai vol_stok_tumpukan3.str. File ini sebagai file surface 1.

3. Lalu buat boundary menggunakan string 4 dari tumpukan tersebut. Ingat boundary harus terclose dan terclockwise. Simpan file boundary ini sebagai “bdy_vol_stock3.str”. File boundary sebagai file surface 2 (original surface).

4. Sampai langkah 3 diatas, maka sudah mempunyai 2 file surface. Langkah berikutnya lakukan editing “break a line after the selected segment” sehingga data stock tsb berupa point-point saja (tidak lagi berupa garis).

5. Lalu buatlah dtm dari kedua file surface 1 dan surface 2.

Surface 1 (progress survey) Surface 2 (original survey)

6. Hitung volume. Langkah nya adalah dari Menu Surface >Volume > cut and fill

7. Jika berhasil maka akan muncul file notepad hasil hitugan volume nya.

6. HASIL dan PEMBAHASAN

Pembuatan Kontur

Perhitungan Volume

Jika langkah diatas sudah selesai, jawablah pertanyaan berikut :

a. Mengapa yang dilihat adalah nilai Fill Volume, bukan Cut volume?

b. Berapakah luasan area tumpukan C?

c. Apakah yang dimaksud dengan Nett volume?

d. Apa maksud cut area, fill area dan total area?

e. Apa juga maksud boundary area?

Jawab :

1. Diakarenakan surface 1 adalah sebuah timbunan, maka dalam hasil perhitungan cut n fill, yang ada hasilnya adalah fill volume
2. Luasan area adalah 2737,7  m2
3. Nett Volume adalah selisih antara Fill Volume dan Cut Volume
4. Cut Area adalah luas galian, Fill Area adalah luas timbunan, dan Total Area adalah luas keseluruhan (luas timbunan ditambah luas galian)
5. Boundary area adalah luas daerah yang dihitung volumenya berdasarkan batas batas yang telah dibuat.

Tugas anda berikutnya :

       a.  Hitung volume tumpukan A dan B.

                                 b. Hitung volume B dan C, jika volume stock akan dihitung pada RL elevasi  102.5m

Jawab :

1. Volume tumpukan A = 749,698 m3

Volume tumpukan B = 11271,854  m3

2. Volume tumpukan B pada elevasi 102,5 = 4268,973 m3

Yang digunakan adalah data fill volume, dikarenakan yang di cari adalah volume tumpukan B diatas elevasi 102,5, jika cut vol adalah volume tumpukan B dibawah 102,5 (surface yang berwarna merah adalah surface dengan elevasi 102,5)

Volume tumpukan C pada elevasi 102,5 = 5139,890

Yang digunakan adalah data fill volume, dikarenakan yang di cari adalah volume tumpukan B diatas elevasi 102,5, jika cut vol adalah volume tumpukan B dibawah 102,5 (surface yang berwarna merah adalah surface dengan elevasi 102,5)

7. KESIMPULAN

Pada praktikum kali ini Mahasiswa dapat mereview proses pembuatan garis kontur dengan beberapa interval kontur, serta dapat melakukan pembuatan DTM dan hitungan volume metode cut n fill. Dan dapat melakukan perhitungan volume dengan elevasi yang telah ditentukan, serta mengatahui istilah-istilah dalam perhitungan volume.

8. DAFTAR PUSTAKA

Modul praktikum 1 & 2 Survey Pertambangan

LAPORAN PRAKTIKUM SISTEM INFORMASI GEOGRAFI PENGOLAHAN DATA TABULAR PADA MAPINFO DAN MS. EXCEL

LAPORAN PRAKTIKUM

SISTEM INFORMASI GEOGRAFI

Pengolahan Data Tabular

Disusun Oleh :

Nafi Abiyyu Rasyid

15/386523/SV/09909

PROGRAM STUDI DIPLOMA III TEKNIK GEOMATIKA

DEPARTEMEN TEKNOLOGI KEBUMIAN

SEKOLAH VOKASI

UNIVERSITAS GADJAH MADA

2017

1. MATERI   : Pengolahan Data Tabular
2. WAKTU dan TEMPAT :
1. Hari dan Tanggal   : Senin, 20 Februari 2017
2. Pukul : 07.00 – 13.00
3. Tempat : Lab. Komputasi Teknik Geodesi UGM
3. MAKSUD dan TUJUAN :

Mahasiswa dapat membuat data spasial, mengolah data tabular dan mengkaitkannya menjadi data atribut pada basis data spasial

4. ALAT dan BAHAN :
1. Komputer
2. Software Mapinfo dan Ms. Excel
5. LANGKAH KERJA :
1. Membuat data pada Ms. Excel
2. Lalu simpan dengan format .xls (agar dapat dibuka pada Mapinfo)

3. Membuka data tersebut pada Mapinfo (File > Open). Centang Create copy in MapInfo format for read/write (tujuannya supaya file .TAB otomatis terbentuk pada folder yang bersangkutan dan file tersebut dapat langsung diedit, jika tidak dicentang, maka data excel yang dibuka di MapInfo hanya bersifat Read Only, tidak bisa diedit langsung jika tanpa Save Copy As sebagai .TAB file)

4. Pada Excel Information di bawah ini, centang Use Row Above Selected Range for Column Titles (tujuannya agar nama-nama kolom pada row pertama di Excel akan otomatis menjadi nama kolom pada tabel baru di MapInfo > OK.

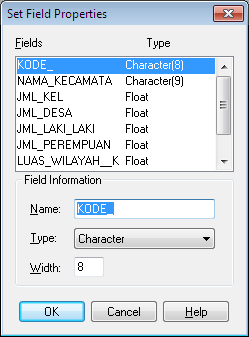

5. Pada Set Field Properties di bawah ini menunjukkan struktur tabel, dimana nama kolom, type, dan Width dapat diedit sesuai kebutuhan atau mengikuti default setting yang sudah ada > OK.

6. Data dapat langsung diedit. Ini adalah data Excel yang sudah menjadi TAB, dan tidak ada link dengan data aslinya (Excel), sehingga jika TAB ini diedit, maka data asli Excel tidak akan berubah

7. Lalu selanjutnya membuat data spasial, dengan memilih menu file > new, lalu pilih open new mapper dan pada tabel structure pilih create new.

8. Lalu buat tabel sesuai dengan kolom pada data excel yang dibuka tadi. Kemudian simpan dan beri nama yang diinginkan.

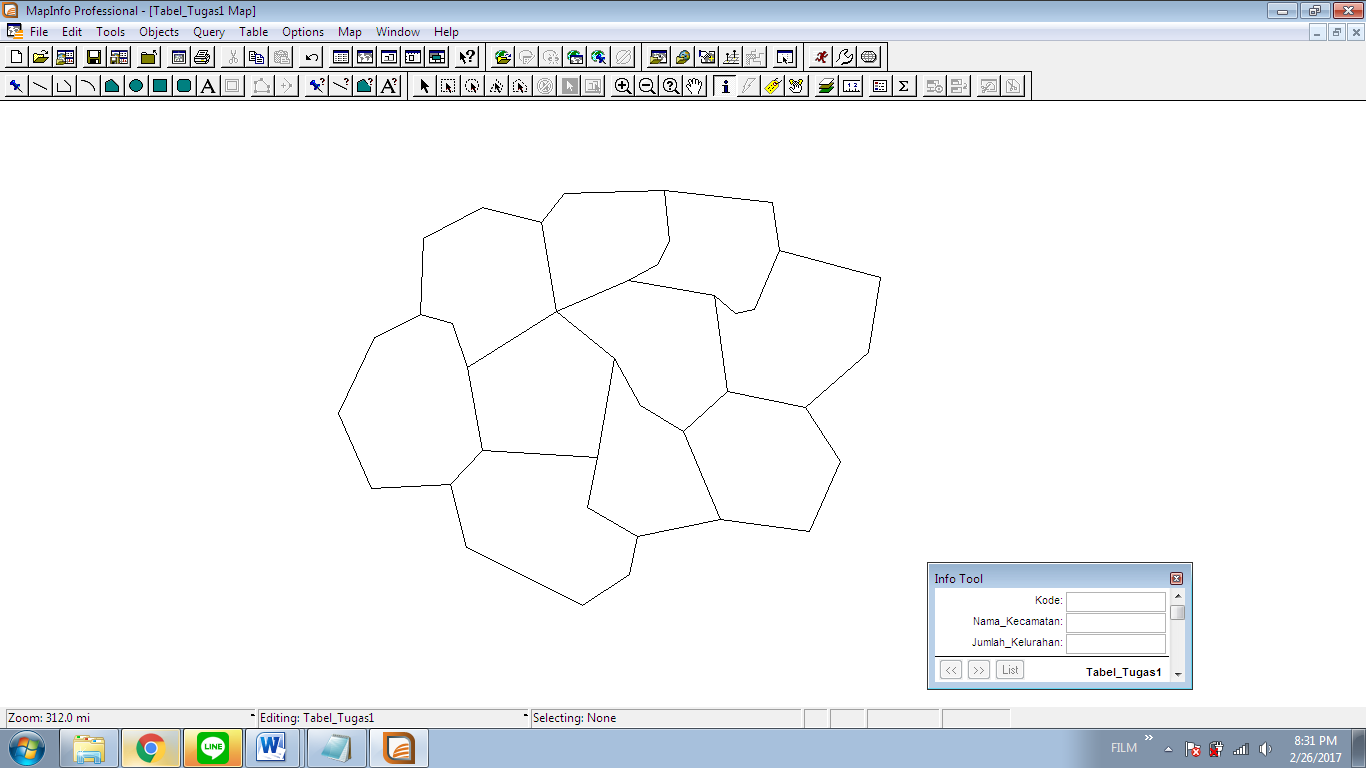

9. Kemudian akan muncul map window seperti gambar dibawah. Lalu buat polygon sejumlah record yang telah dibuat, polygon tersebut digunakan untuk membuat data spasial yang akan diisi atribut dari data Ms. Excel yang telah dibuat tadi.

10. Klik info tool untuk memberikan informasi atribut dari polygon yang telah dibuat.
11. Tambahkan informasi kode dengan cara menulis manual sesuai dengan data excel yang telah dibuat.

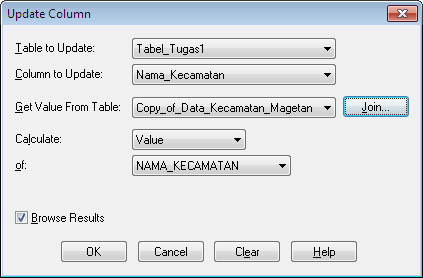

12. Lalu langkah selanjutnya adalah melengkapi kolom Nama_kecamatan, Jumlah_kelurahan dan yang lainnya, dengan cara klik Tabel > Update Column. Dengan ketentuan :
1. Table to Update : adalah tabel yang akan diisi atributnya
2. Column to Update : adalah kolom dari tabel yang akan diisi atributnya
3. Get Value From Table : adalah tabel yang akan di copy data atributnya ke tabel baru yang terlah dibuat
4. Calculate : adalah formula yang digunakan untuk mengcopy data atribut
5. Of : adalah kolom yang akan dicopy atributnya

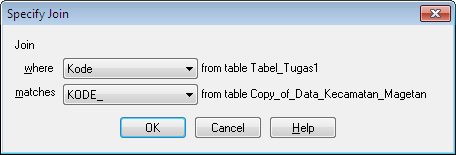

13. Jika sudah lalu klik join, dan pilih kolom yang berisi atribut sama dari kedua tabel tersebut, dalam hal ini yang ssama adalah kolom kode.

14. Lalu hasilnya akan seperti gambar dibawah.

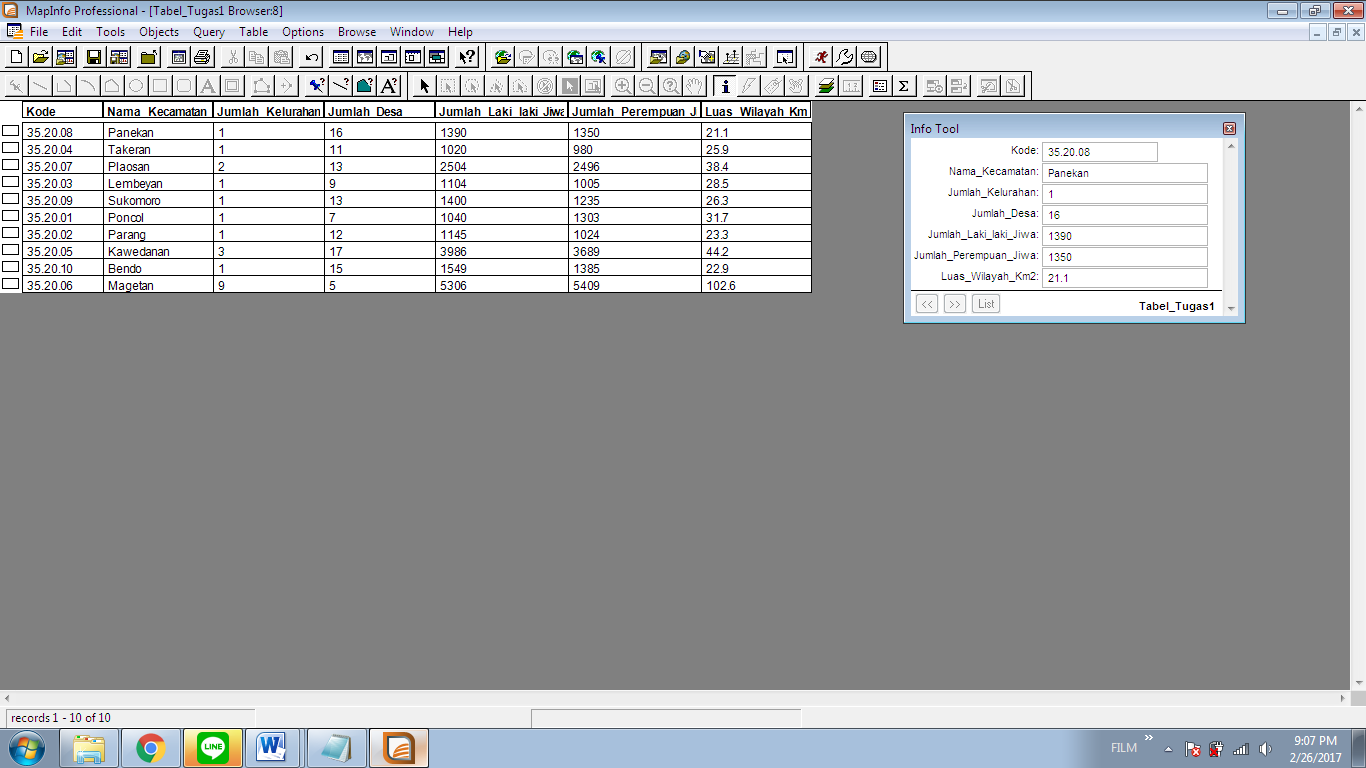

15. Lakukan langkah 12 dan 13 untuk kolom lainnya, dan hasilnya akan seperti gambar dibawah.

16. Langkah selanjutnya adalah membuat peta tematik, dalam hal ini akan dibuat peta tematik berdasarkan luas wilayah.
17. Klik Map > Create Thematic Map
18. Lalu pada type pilih individual lalu pilih Region IndValue Default, klik next

19. Lalu pilih field luas wilayah

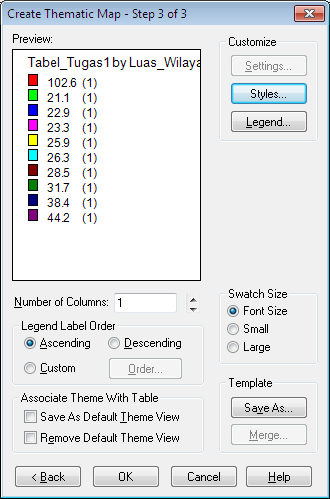

20. Lalu atur warna pengkelasan atau biarkan saja default

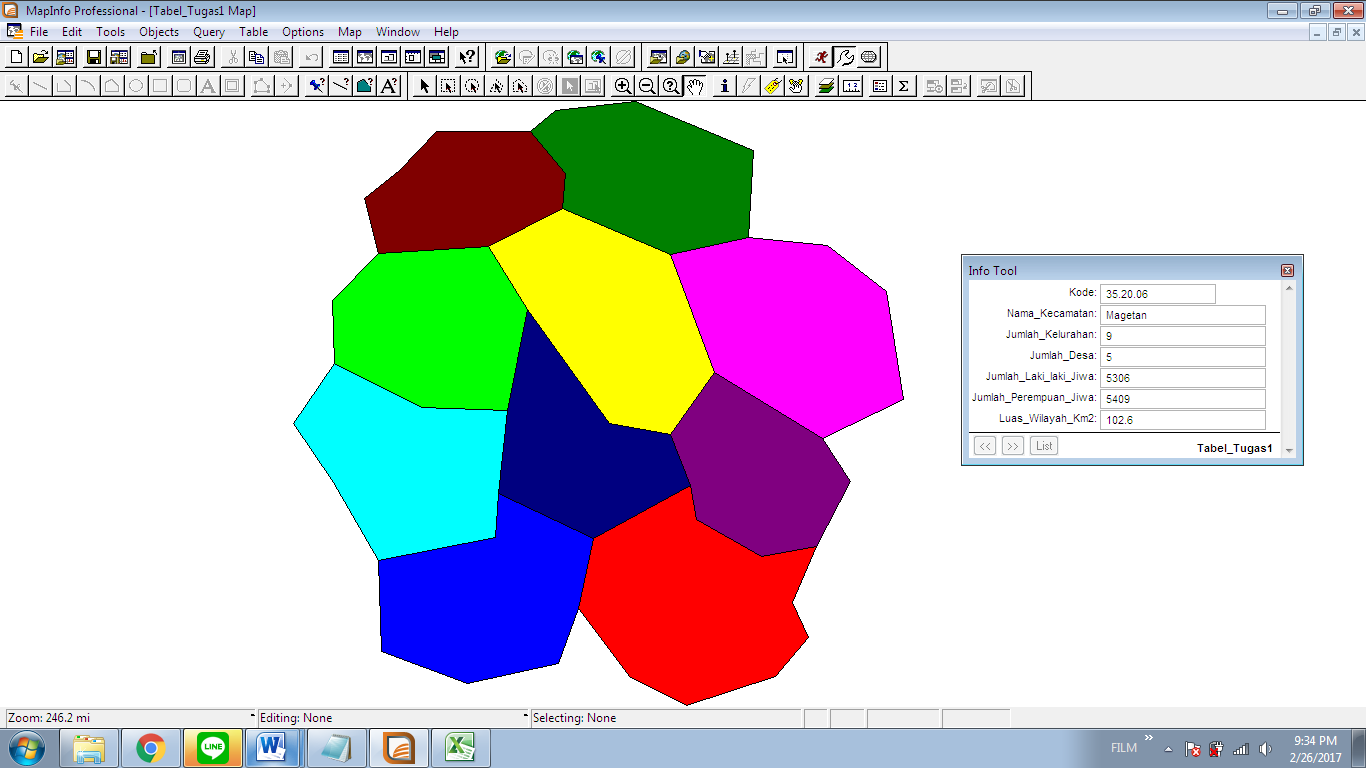

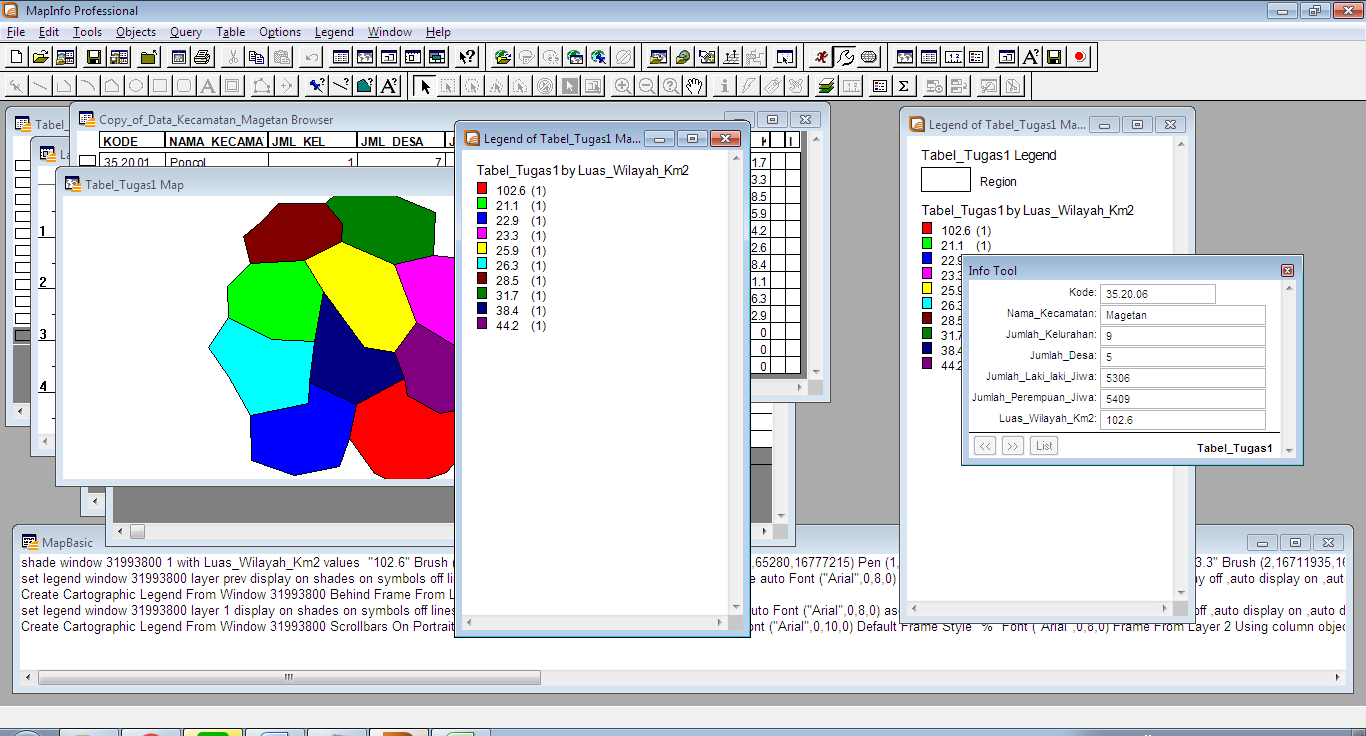

21. Lalu polygon yang telah dibuat tadi akan berwarna sesuai yang telah dibuat.

22. Dan berikut adalah tampilan legendanya

23. Kemudian menampilkan label nama kecamatan pada polygon, dengan cara membuka old layer control, klik label pada layer peta yang dibuat

24. Lalu pada label with pilih Nama_Kecamatan, klik ok, ok

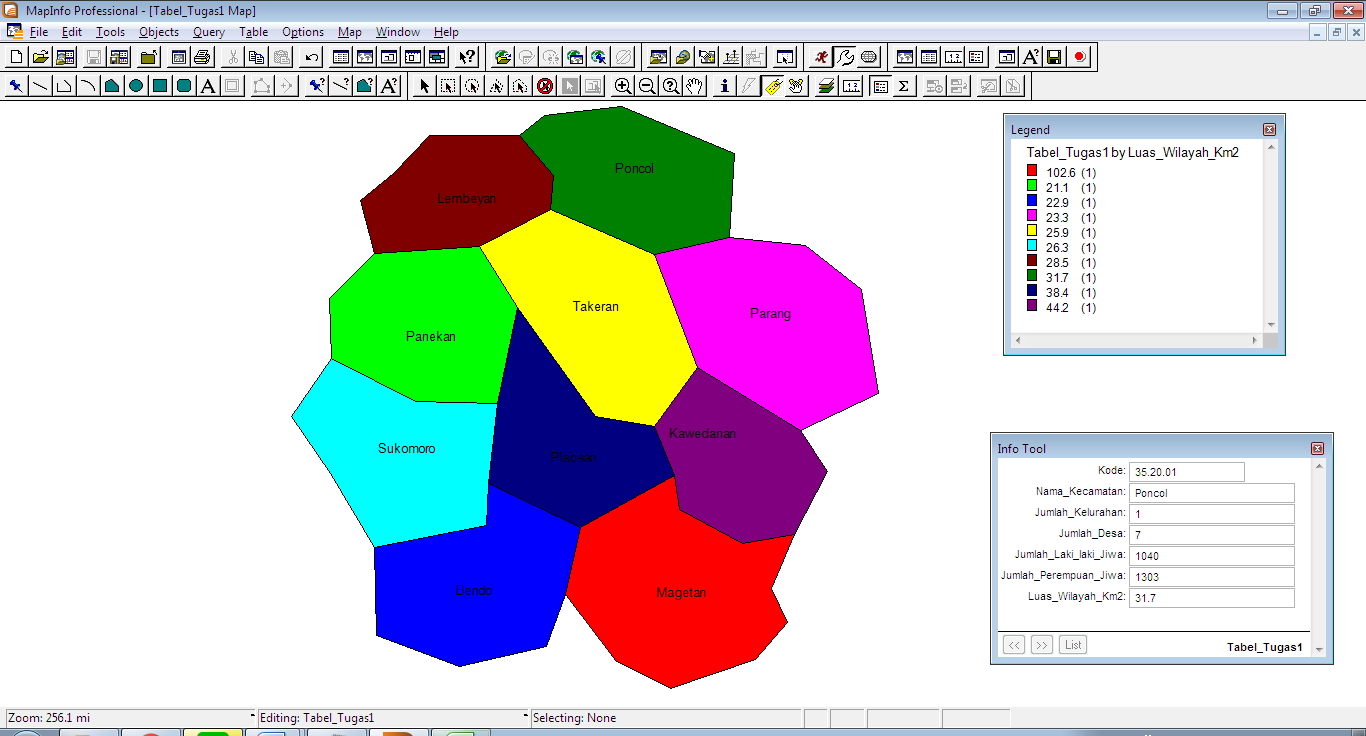

25. Lalu munculkan label tersebut.

6. HASIL PRAKTIKUM

7. KESIMPULAN

Pada praktikum kali ini mahasiswa telah membuat data atribut dan data spasial menggunakan excel dan mapinfo, yang kemudian data atribut tersebut digabungkan dengan data spasial yang telah dibuat menggunakan mapinfo. Serta membuat peta tematik sesuai dengan data yang telah dibuat. Kesulitan pada praktikum kali ini adalah tidak adanya modul penunjang untuk mengerjakan tugas ini dan mahasiswa kurang terlalu mengusai atau mahir menggunakan mapinfo.

8. DAFTAR PUSTAKA

https://enkristi.wordpress.com/2012/04/10/menampilkan-data-excel-di-mapinfo/
