JUDUL : Pembuatan Garis Grid pada AutoCAD
WAKTU dan TEMPAT :
Hari dan Tanggal : Rabu, 23 Maret 2016
Pukul : 09.30-11.10
Tempat : Laboratorium Komputer
MAKSUD dan TUJUAN :
Mahasiswa dapat membuat garis grid pada AutoCAD
LANGKAH KERJA
Pertama pastikan computer sudah terinstall AutoCAD, jika sudah terinstall untuk membuka aplikasi tersebut ikuti langkah-langkah berikut :
Klik Start
Klik All Programs
Klik AutoDesk
Klik AutoCAD 2004
Aplikasi siap untuk digunakan
HASIL dan PEMBAHASAN
Membuat titik tengah grid.

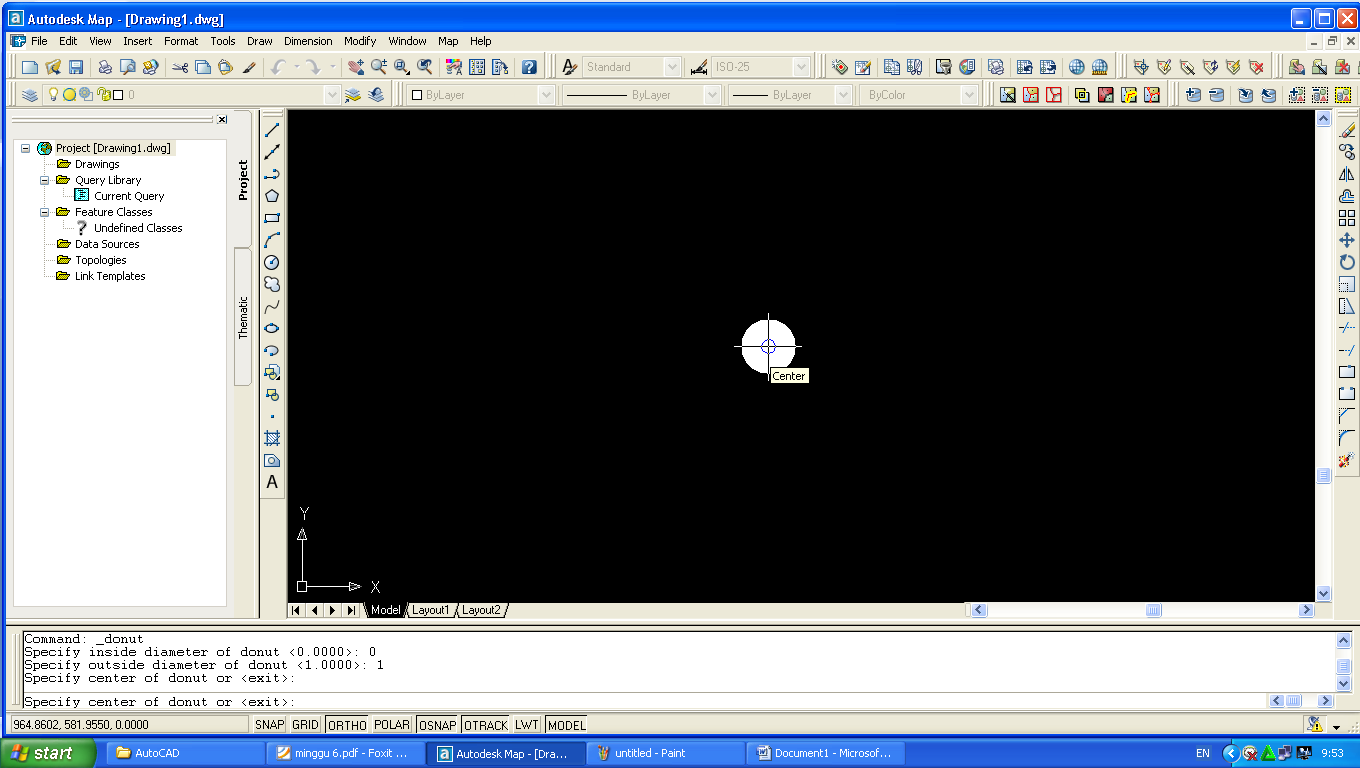

Klik draw pada menu bar klik Donut atau ketik Donut pada commandline.
Membuat garis pada grid.

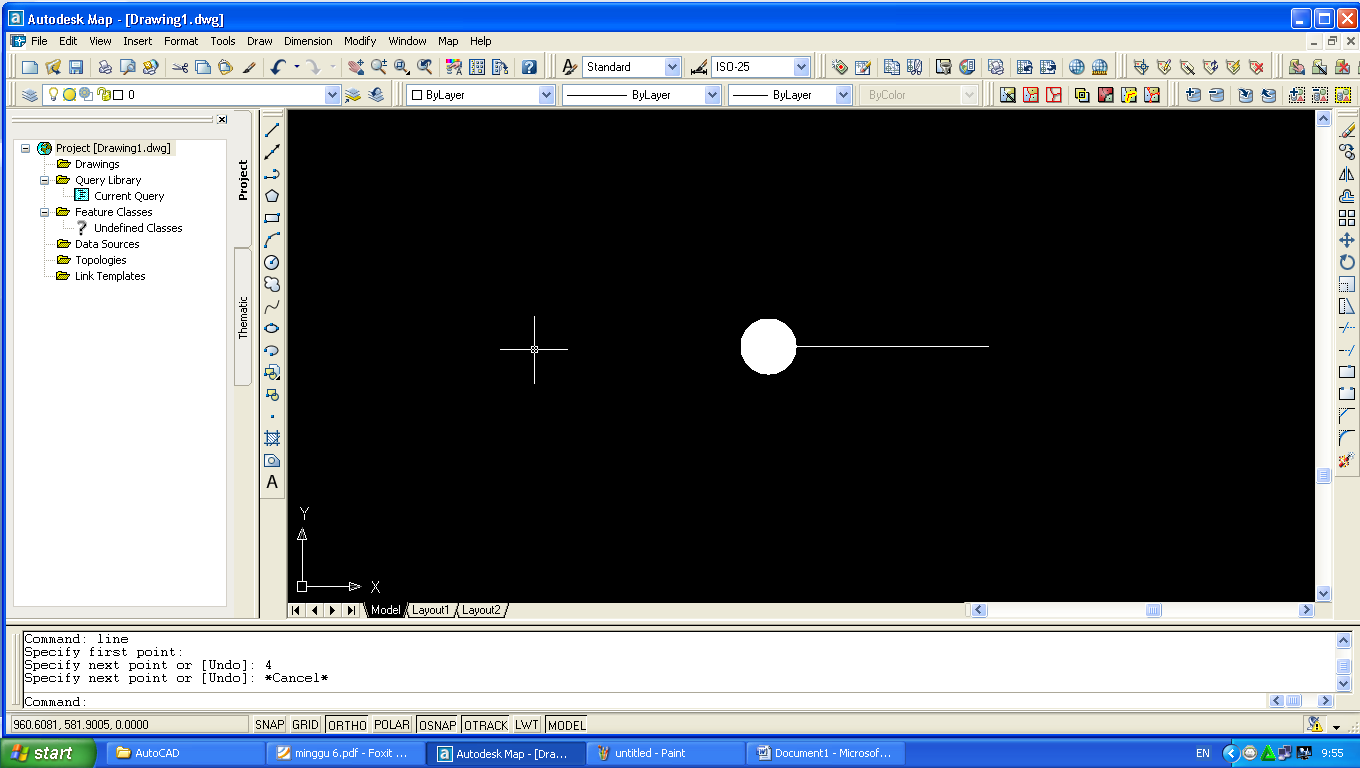

a. Klik draw > Line atau ketik pada commandline Line.
b. Kemudian posisikan pada titik tengah bagian donut yang telah tergambar.
c. Tarik garis secara horizontal untuk membuat garis tegak lurus dapat dengan
mengaktifkan ortho on atau tekan F8.
d. Masukkan ukuran panjang garis yaitu 4, lalu enter.
Menggeser garis dengan jarak 1 mm
a. Klik Move pada menu Modify.
b. Klik kiri pada obyek (garis), setelah itu klik kanan.
c. Klik obyek pada bagian pusat titik.
d. Geser ke arah kanan, masukkan ukurannya, yaitu 1, lalu enter.
Membuat garis yang mengelilingi donut

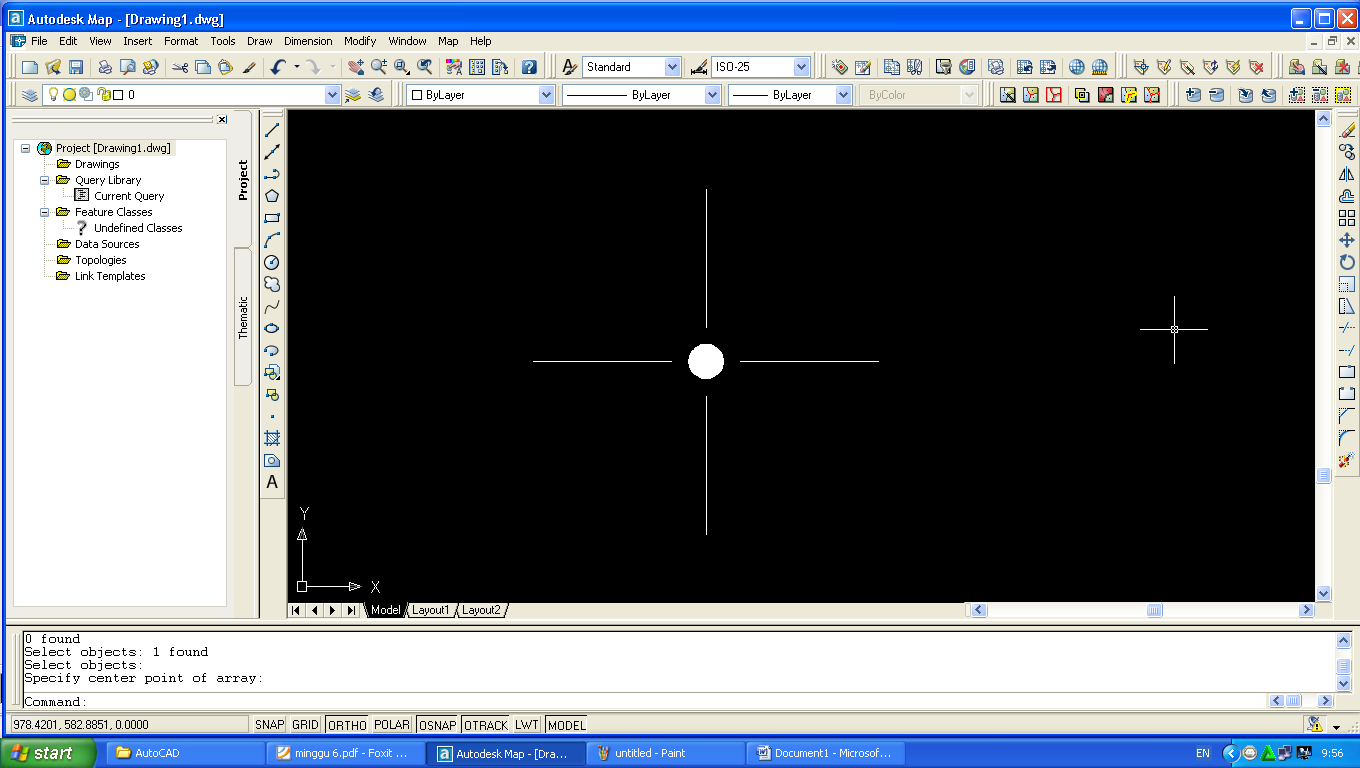

a. Klik Modify. Pilih Array.
b. Pilih Polar Array. Lalu pick point center pada titik pusat rencana grid.
c. Lalu klik select object.
d. Enter, klik OK
Membuat ukuran jarak antar grid.
a. Klik Format pada menubar. Pilih Unit.
b. Ubah ukuran panjang pada insertion scale menjadi milimeter. Klik OK.
Memperbanyak grid
a. Klik Modify pada menubar, pilih Array.

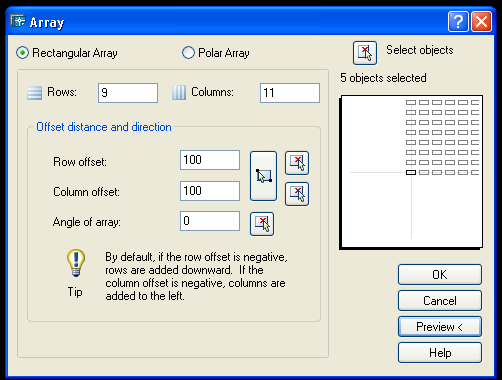

b. Pilih Rectangular Array.
c. Ubah angka jumlah row menjadi 9 dan columns menjadi 11.
d. Ubah ukuran row offset & column offset menjadi 100 (untuk mengubah ukuran
jarak 100 meter di lapangan menjadi 100 milimeter pada peta, dengan skala
1:1000).

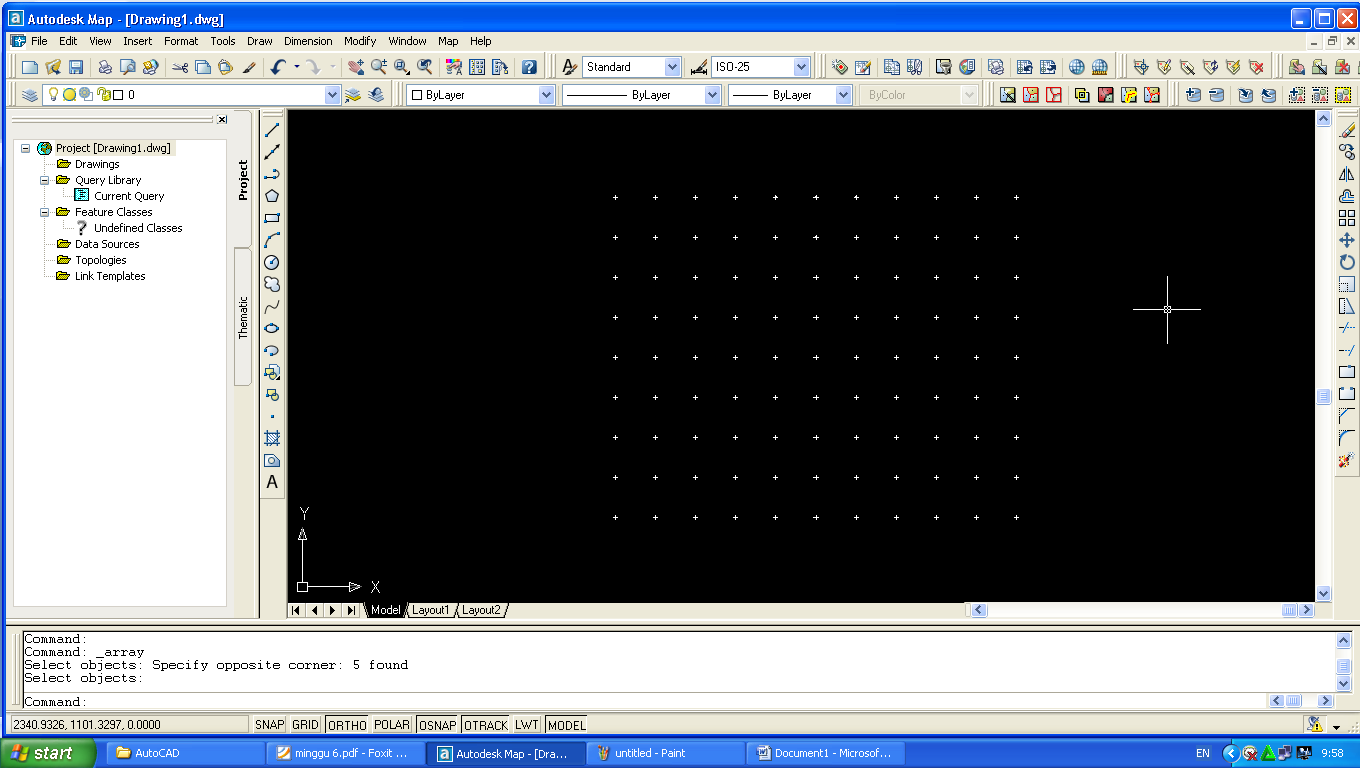

e. Klik select object. Klik semua bagian grid. Enter, kemudian OK.
f. Bila hasilnya hanya tampak 1 grid, berarti skalanya terlalu besar, sehingga dapat
di-minimize dengan baik. Ketik “z” pada commandline, enter. Ketik lagi “e”,
kemudian enter.
DAFTAR PUSTAKA
Modul Praktikum AutoCAD minggu 6
