LAPORAN PRAKTIKUM
AUTOCAD
Disusun Oleh :
Nafi Abiyyu Rasyid
15/386523/SV/09909
PROGRAM STUDI DIPLOMA 3 TEKNIK GEOMATIKA
DEPARTEMEN TEKNOLOGI KEBUMIAN
SEKOLAH VOKASI
UNIVERSITAS GADJAH MADA
2016
JUDUL : Aplikasi CAD
WAKTU dan TEMPAT :
Hari dan Tanggal : Rabu, 17 Februari 2016
Pukul : 09.30-11.10
Tempat : Laboratorium Komputer
MAKSUD dan TUJUAN :
Mahasiswa dapat mengenal aplikasi AutoCAD
Mahasiswa dapat mengerti tata cara penggunaan aplikasi AutoCAD
Mahasiswa mengerti fungsi-fungsi dari icon-icon yang ada pada aplikasi AutoCAD
Mahasiswa dapat mendesain dan atau menggambar menggunakan aplikasi AutoCAD
LANGKAH KERJA
Pertama pastikan computer sudah terinstall AutoCAD, jika sudah terinstall untuk membuka aplikasi tersebut ikuti langkah-langkah berikut :
Klik Start
Klik All Programs
Klik AutoDesk
Klik AutoCAD 2004
Aplikasi siap untuk digunakan
HASIL dan PEMBAHSAAN
Auto Cad Version number
Serial Tahun program AutoCad
Nama File
Nama File AutoCad yang sedangberjalan
Pull Down Menus
Perintah Menu dalam Auto Cad secaramenurun
Properties Toolbar
Aksesuntuk properties toolbar
Standard Toolbar
Toolbar dasarpada Auto Cad
Layer Toolbar
Akses AutoCad untuk perintah layar
Edit Toolbar
Akses AutoCad untuk mengedit gambar
Draw Toolbar
Akses AutoCad sebagai perintah menggambar
Cursor
Sebagai penanda objek pada AutoCad
UCS Icon
Kartesian dimensi
Command Line
Untuk mengetikan perintah AutoCad dengan keyboard
Coordinate Readout
Sebagai penanda letak krusor secara koordinat
Scroll Bar
Sebagai akses keliling layer
New
Untuk membuka dokumen baru
Open
Untuk membuka dokumen yang pernah disimpan sebelumnya
Close
Untuk menutup lembar kerja AutoCAD
Save
Untuk menyimpan file yang sudah ada sebelumnya
Save as
Untuk menyimpan file dengan nama file baru
Export
Untuk merubah ekstensi suatu file
Page setup
Untuk mengatur ukuran kertas, orientasi gambar, dsb.
Plot
Untuk mencetak gambar hasil
Exit
Untuk keluar dari lembar kerja AutoCAD
Cut
Untuk mengambil/memotong objek yang dikehendaki
Copy
Untuk menduplikasi objek yang dikehendaki
Paste
Untuk meletakkan kembali hasil copy atau cut
Clear
Untuk membersihkan objek
Select all
Untuk memilih semua objek yang ada pada lembar kerja
Find
Untuk menemukan teks yang dikehendaki pada lembar kerja
Zoom
Untuk memperbesar atau memperkecil tampilan lembar kerja
Text style
Untuk merubah jenis huruf yang digunakan
Units
Untuk merubah satuan yang dikehendaki untuk menggambar
Rename
Untuk merubah nama objek
Line
Untuk membuat garis lurus sambung per segmen namun masing-masing segmen tidak terhubung menjadi 1 garis
Contruction line
Untuk menarik sebuah garis lurus dengan panjang tidak terbatas baik pada secara horizontal,vertikal,maupun pada sudut garis tertentu
Polyline
Untuk menarik garis lurus secara berkesinambungan dan menjadi satu-kesatuan pollygon
Polygon
Untuk membuat poligon tertutup
Rectangle
Untuk membuat garis tertutup layaknya polygon namun pada rectangle ini hanya bisa membuat 4 titik sudut
Circle
Untuk membuat suatu lingkaran dengan ukuran jari-jari atau pun diameter tertentu
Ellipse
Untuk membuat sebuah elips dengan ukuran jari-jari atau diameter tertentu
Arc
Untuk membuat setengah lingkaran dengan titik-titik diameter tertentu
Ellipse Arc
Untuk membuat 3/4 lingkaran dengan prinsip kerja sama dengan ellipse

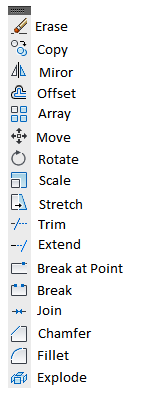

Erase
Untuk menghapus objek yang dikehendaki
Mirror
Untuk mencerminkan objek yang dikehendaki
Offset
Untuk menyalin obyek secara paralel
Array
Untuk menyalin obyek secara masal dengan susunan teratur
Move
Untuk memindahkan obyek dari satu tempat ke tempat lain
Rotate
Untuk memutar obyek
Scale
Untuk merubah ukuran obyek ke arah X, Y, Z
Break
Untuk memotong obyek tanpa obyek pembatas
Stretch
Untuk memperbesar atau memperkecil sebagian Obyek
Point
Untuk membuat sebuah titik
Chamfer
Untuk mengubah sudut menjadi Garis hubung yang lurus
Fillet
Untuk mengubah sudut menjadi lengkung
Extand
Untuk memanjangkan Obyek, dengan obyek pembatas
