LAPORAN PRAKTIKUM INDERAJA TERAPAN Ekstraksi Garis Pantai Metode Threshold Menggunakan ENVI

LAPORAN PRAKTIKUM

INDERAJA TERAPAN

Ekstraksi Garis Pantai Metode Threshold

$C:\Users\akhmadanna\Desktop\Hitam-putih.gif$

Disusun Oleh :

Nafi Abiyyu Rasyid

15/386523/SV/09909

PROGRAM STUDI DIPLOMA III TEKNIK GEOMATIKA

DEPARTEMEN TEKNOLOGI KEBUMIAN

SEKOLAH VOKASI

UNIVERSITAS GADJAH MADA

2017

MATERI

Ekstraksi Garis Pantai Metode Threshold

TUJUAN

Mahasiswa dapat mengidentifikasi garis pantai dan dapat melakukan klasifikasi antara daerah air dan daratan menggunakan metode threshold

WAKTU DAN PELAKSANAAN

Hari, tanggal : Kamis, 2 November 2017
Pukul : 11.10 – 16.20 WIB
Tempat : Laboratorium FotogrametriTeknik Geodesi dan Geomatika UGM

ALAT DAN BAHAN

PC / Laptop
Citra Landsat 8 Jawa Tengah tahun 2013
Citra Landsat 8 Jawa Tengah tahun 2017
Software ENVI

LANGKAH KERJA

Siapkan citra yang akan digunakan
Lakukan Layer stacking hanya menggunakan band NIR (band 5)
Lakukan Koreksi Radiometrik menggunakan strecth data
Pilih daerah yang akan dicrop dengan catatan yang tutupan awannya sedikit (karena akan mempengaruhi saat klasfikasi garis pantai)

Citra tahun 2013 Citra tahun 2017

Jika sudah di crop lalu lihat nilai statistik dari kedua citra tersebut (Basic Tools → Statistics → Compute Statistics)
Lalu dari hasil statistik tersebut dilihat nilai maksimalnya, karena digunakan untuk langkah saat build mask

Lalu menggunakan tools cursor location untuk menentukan nilai minimal yang akan digunakan saat build mask
Letakkan cursor di daerah garis pantai dan lihat nilai yang sering muncul, nilai tersebut yang digunakan untuk nilai minimal

Langkah selanjutnya adalah melakukan build mask (tools → build mask)
Maka akan muncul windows baru, pilih option → import data range → pilih citra yang akan di build mask

Lalu masukkan nilai minimum dan maksimum yang telah ditentukan pada langkah diatas

Klik OK dan piih lokasi penyimpanan
Hasilnya sebagai berikut

Lalu dari hasil tersebut dilakukan kasifikasi unsupervised lalu pilih K-Means

Dan masukkan hasil build mask yang telah dilakukan

Buat pengkelasan menjadi 2 kelas
Lalu pilih lokasi penyimpanan
Klik OK

Maka hasilnya sebagai berikut

Lalu dari hasil tersebut dilakukan cover raster to vektor untuk mengetahui garis pantainya (Vector → Raster to Vector)
Lalu pilih hasil klasifikasinya
Dan pada windows raster to vector parameters pilih semua kelas
Pilih lokasi penyimpanan dan klik OK

Lalu load selected untuk menampilkan hasilnya

Hasilnya sebagai berikut

Lalu hasil tersebut juga dibandingkan dengan hasil digitasi manual menggunakan roi tools
Dan berikut hasil digitasi garis pantai menggunakan roi tools

Citra 2013 Citra 2017

HASIL DAN PEMBAHASAN

Citra 2013 Citra 2017

Dari hasil diatas dapat diketahui perbedaan hasil ektraksi garis pantai menggunakan cara digitasi manual dan cara build mask threshold. Untuk hasil digitasi manual mungkin lebih menerupai keadaan asli dilapangan dibanding dengan metode build mask threshold, dikarenakan metode threshold menggunakan klasifikasi berdasarkan nilai pixel dan perbedaan warna hasil klasifikasi. Maka dari itu metode ini menurut saya kurang efektif jika digunakan pada citra yang memiliki banyak penutup awan atau dapat digunakan hanya pada citra dengan kualitas yang baik. Dan mengapa metode threshold menggunakan bang 5 ? dikarenakan band 5 pada landsat 8 adalah band NIR dan band NIR adalah yang sangat terihat perbedaan antara daratan dengan lautan atau air dengan mengidentifikasi nilai pixelnya.

KESIMPULAN

Pada praktikum kali ini mahasiswa telah belajar ektraksi garis pantai menggunakan metode threshold dan dapat membandingkan hasil metode threshold dan metode digitasi manual, dan dihasilkan digitasi manual yang lebih mirip dengan lokasi di lapangan.

LAPORAN PRAKTIKUM INDERAJA TERAPAN Ekstraksi Garis Pantai Menggunakan ENVI

LAPORAN PRAKTIKUM

INDERAJA TERAPAN

Ekstraksi Garis Pantai

$C:\Users\akhmadanna\Desktop\Hitam-putih.gif$

Disusun Oleh :

Nafi Abiyyu Rasyid

15/386523/SV/09909

PROGRAM STUDI DIPLOMA III TEKNIK GEOMATIKA

DEPARTEMEN TEKNOLOGI KEBUMIAN

SEKOLAH VOKASI

UNIVERSITAS GADJAH MADA

2017

MATERI

Ekstraksi Garis Pantai pada Citra Jawa Tengah Tahun 2013 dan 2017

TUJUAN

Mahasiswa dapat mengidentifikasi garis pantai dan dapat melakukan klasifikasi antara daerah air dan daratan.

WAKTU DAN PELAKSANAAN

Hari, tanggal : Kamis, 26 Oktober 2017
Pukul : 11.10 – 16.20 WIB
Tempat : Laboratorium FotogrametriTeknik Geodesi dan Geomatika UGM

ALAT DAN BAHAN

PC / Laptop
Citra Landsat 8 Jawa Tengah tahun 2013
Citra Landsat 8 Jawa Tengah tahun 2017
Software ENVI

LANGKAH KERJA

Menyiapkan citra yang akan digunakan

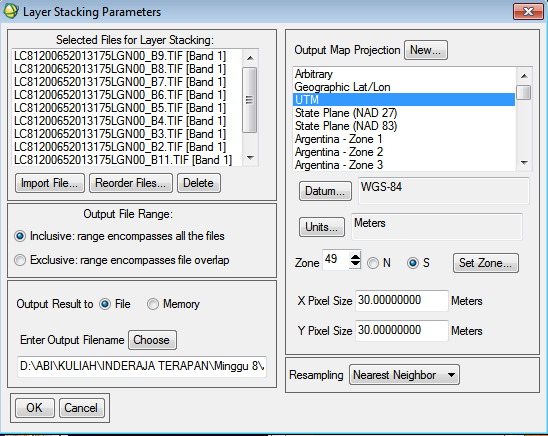

Lalu melakukan layer stacking untuk kedua citra tersebut
Dengan memasukan sistem referensi koordinat sesuai lokasi citra tersebut

Lalu tunggu hingga proses selesai

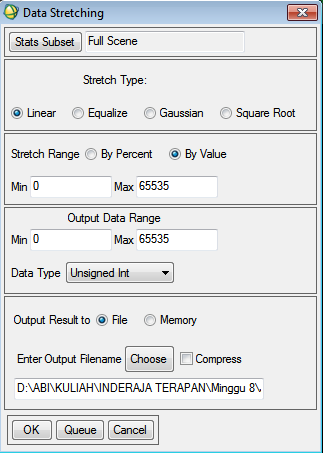

Kemudian melakukan koreksi radiometrik denggan tools strecth data (Basic Tools → Strecth Data )
Lalu memasukkan stretch range sesuai data citra yang digunakan
Dan data type pilih unsigned int

Lalu klik OK
Hasilnya seperti gambah dibawah

Langkah selanjutnya yaitu melakukan komposit band yang paling cocok untuk melakukan identifikasi garis pantai
Didapatkan landsat 8 dengan komposit band 654
Hasilnya sebagai berikut :

Citra 2013 Citra 2017

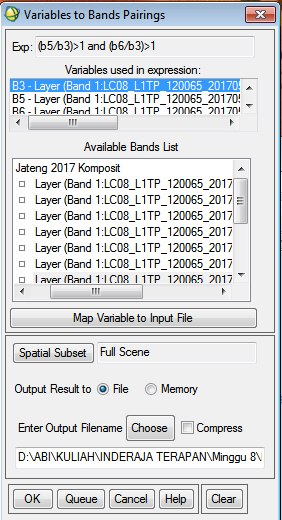

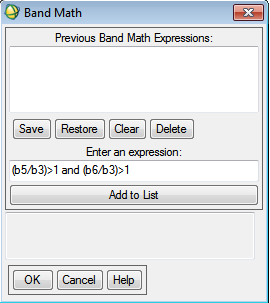

Untuk melakukan identifikasi garis pantai dapat menggunakan band math
Basic Tools → Band Math
Lalu masukkan rumus yang telah ditentukan

Hasilnya sebagai berikut :

Langkah diatas adalah cara untuk melakukan identifikasi perbedaan land water
Untuk langkah selanjutnya menggunakan identifikasi komposit band

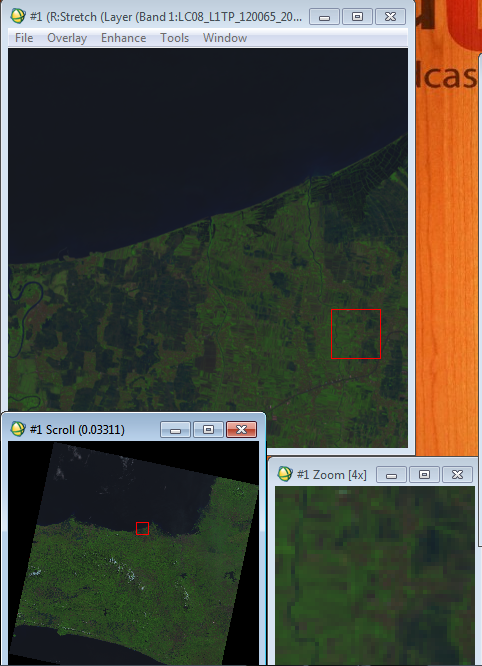

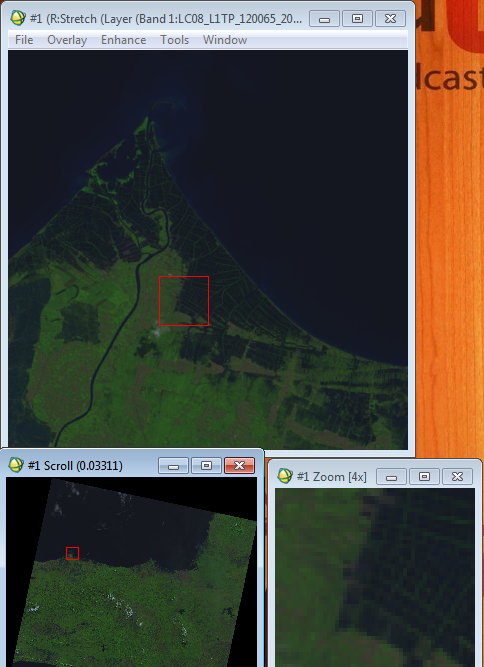

Kemudian melakukan cropping untuk daerah yang akan di identifikasi garis pantainya

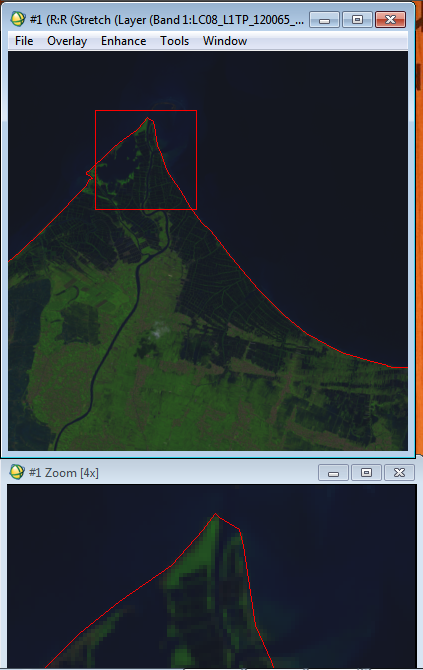

Lalu lakukan digitasi terhadap garis pantai dari citra yang telah dilakukan cropping

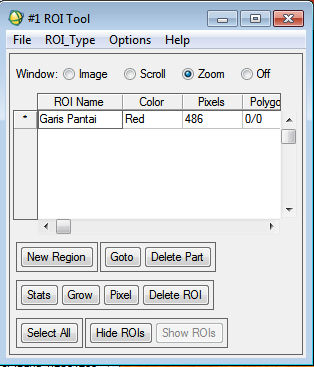

Digitasi menggunakan ROI Tools

Lalu jika sudah melakukan digitasi, simpan hasil digitasi tersebut
Dan eksport hasil digitasinya menjadi format shapefile
Pilih File → Eksport ROI’s to Shapefile
Lalu masukkan hasil digitasinya

Lalu masukkan file shp ke arcgis
Dan lakukan digitasi untuk membuat daerah daratan

Lalu ekport hasil digitasi menjadi polygon

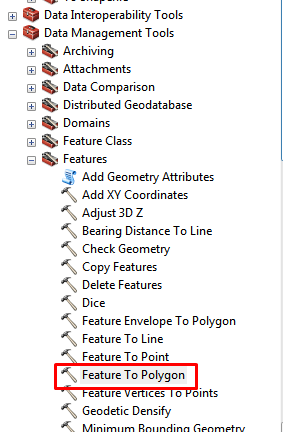

Artctoolbox → Data Management Tools → Features → Feature to Polygon

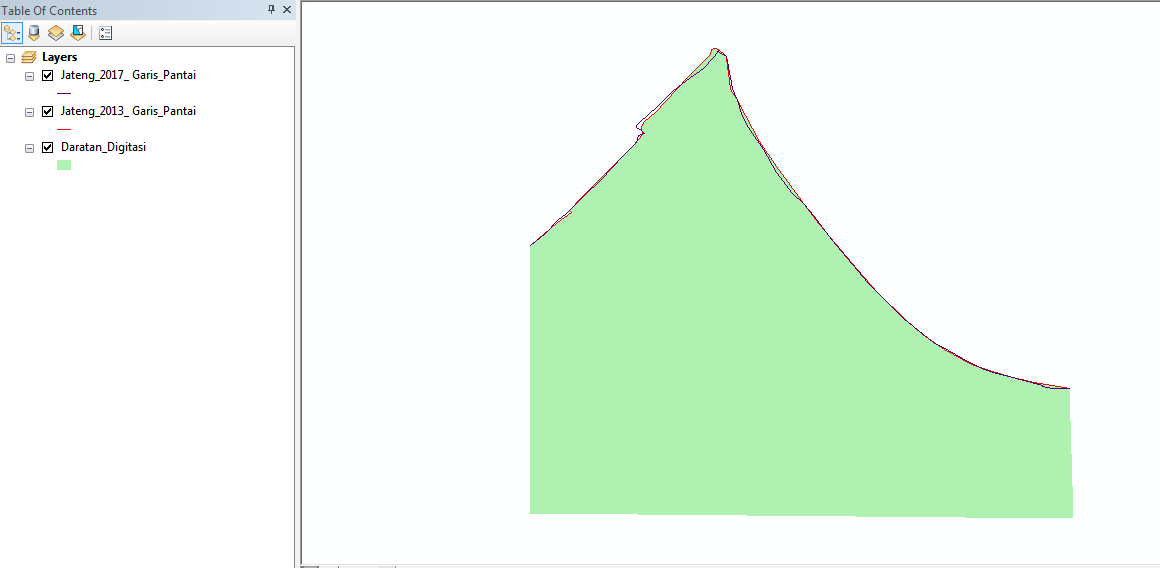

Maka hasilnya sebagai berikut :

Lalu hasil tersebut dibuat layout

HASIL dan PEMBAHASAN

Dari langkah – langkah diatas didapatkan hasil perbedaan antara garis pantai pada tahun 2013 dan tahun 2017. Perbedaan garis pantai tersebut lebih banyak menunjukan akresi dari tahun 2013 dan tahun 2017 dikarenakan sedimentasi dari arah sungai menuju laut. Tetapi ada pula dari beberapa sisi yang terjadi abrasi dikarenakan pengikisan oleh gelombang laut dan arus laut yang bersifat merusak. Lalu perbedaan garis pantai tersebut dapat juga dikarenakan saat perekaman citra, garis pantai yang diambil adalah garis pantai pada saat itu, sehingga berbeda waktu perekaman citra berbeda pula garis pantainya, hal ini karena adanya pasang surut air laut.

KESIMPULAN

Pada praktikum kali ini mahasiswa telah belajar mengenai ektraksi garis pantai melalui identifikasi citra menggunakan komposit band dari citra landsat 8. Lalu terdapat perbedaan garis pantai antara tahun 2013 dan 2017, perubahan garis pantai tersebut dipengaruhi oleh beberapa factor antara lain : Pasang Surut air laut, erosi, abrasi pantai, bencana alam di wilayah pantai, sedimentasi arus sungai, dan lain lain.
