KOMPOSIT BAND CITRA LANDSAT 8 MENGGUNAKAN ENVI DAN ER MAPPER

LAPORAN PRAKTIKUM INDERAJA DASAR

KOMPOSIT BAND CITRA LANDSAT 8

MENGGUNAKAN ENVI DAN ER MAPPER

Disusun Oleh :

Nafi Abiyyu Rasyid

15/386523/SV/09909

PROGRAM STUDI DIPLOMA III TEKNIK GEOMATIKA

DEPARTEMEN TEKNOLOGI KEBUMIAN

SEKOLAH VOKASI

UNIVERSITAS GADJAH MADA

2016

1. JUDUL : Komposit Band Citra Landset 8 Menggunakan ENVI dan ER Mapper

2. WAKTU dan TEMPAT :
1. Hari dan Tanggal : Jum’at, 9 September 2016
2. Pukul   : 13.00 – 16.20
3. Tempat   : Lab. Fotogrametri Teknik Geodesi UGM

3. MAKSUD dan TUJUAN :
1. Mahasiswa  dapat mengetahui cara komposit band menggunakan ENVI dan ER Mapper
2. Mahasiswa dapapt mengetahui perbedaan antara tiap komposit band citra
4. ALAT :
1. Komputer
2. Aplikasi ENVI dan ER Mapper
3. Citra Landsat 8

5. LANGKAH KERJA :
1. Penggabungan Band Menggunakan ER Mapper
1. Pertama buka aplikasi ER Mapper
2. Lalu pilih file, open
3. Lalu akan muncul tampilan seperti dibawah, dan pilih 11 band dari landsat 8 yang telat di download. Pilih band 1 lalu klik ok.
4. Lalu akan mucul kolom algorithm seperti gambar dibawah
5. Kemudian pada kolom algorithm klik kanan pilih algorithm. Lalu akan mucul seperti gambar dibawah

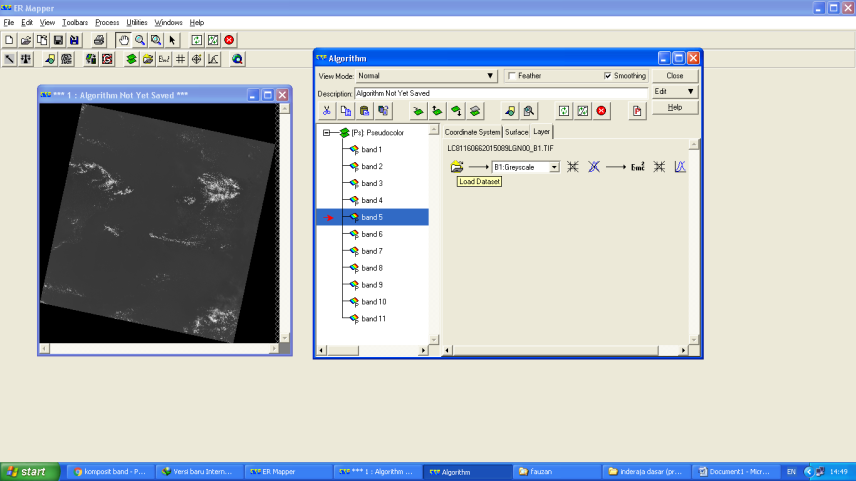

6. Akan mucul pseudo layer seperti gambar diatas, lalu duplikat layernya menjadi 11 dan rename tiap layer menjadi Band 1 sampai Band 11. Seperti gambar dibawah

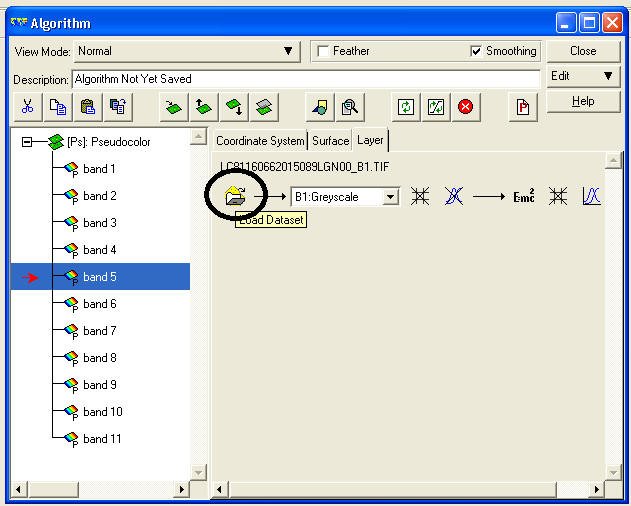

7. Jika sudalh lalu masukkan data Band sesuai dengan nama layer. Contoh band 1 diisi dengan B1 dan band 2 diisi dengan B2 dan begitu seterusnya sampai band 11. Untuk memasukkan data band, klik pada bagian folder yang bewarna kuning (load dataset). Seperti gambar dibawah.

8. Jika Band 1 sampai 11 sudah di masukkan pada layer-layernya lalu pada kolom algorithm klik kanan, pilih file lalu save as.
9. Lalu pilih pada directory mana akan menyimpan filenya, tulis nama file dan ganti file type menjadi GeoTIFF/TIFF, lalu klik ok.
10. Kemudian akan mucul kolom seperti dibawah. Lalu pilih output type menjadi Multilayer, kemudian klik ok.

11. Lalu tunggu sampai proses saving selesai.

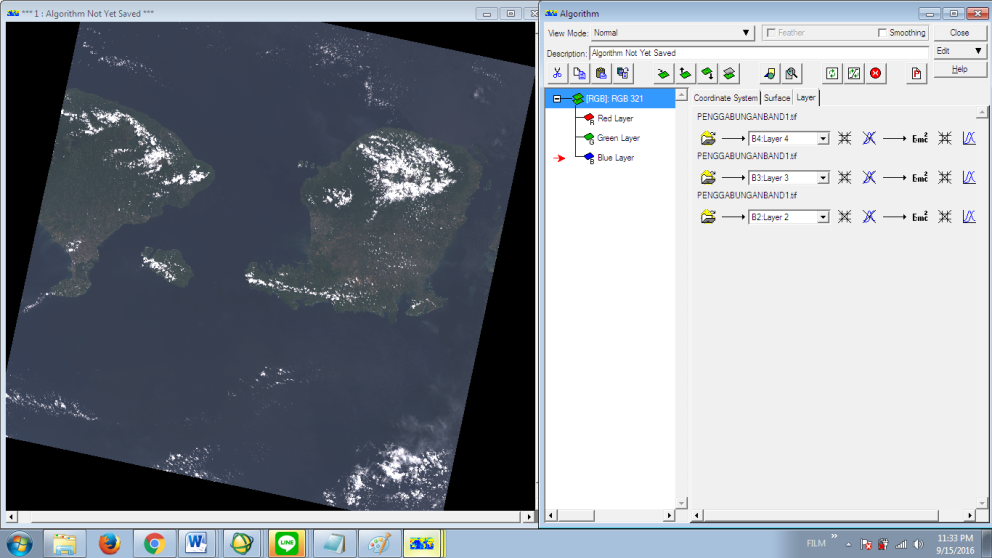

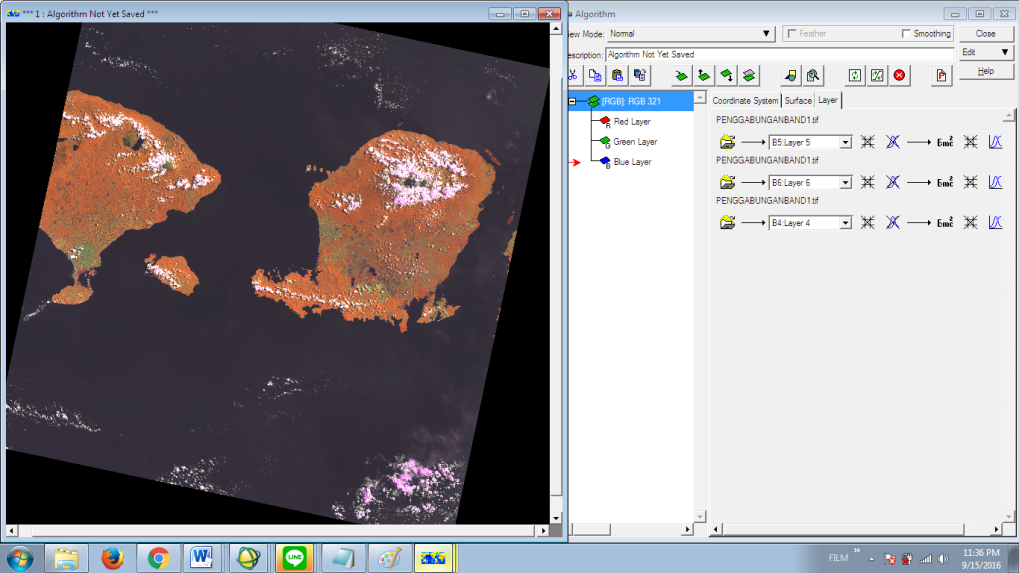

12. Selesai, untuk mengecek kembali masukkan data file format geotiff ke er mapper dan ganti-ganti band pada RGB dan gambar pada kolom algorithm akan berganti-ganti sesuai apa band yang di masukkan pada layer RGB.

2. Penggabungan Band Menggunakan ENVI
1. Buka aplikasi ENVI

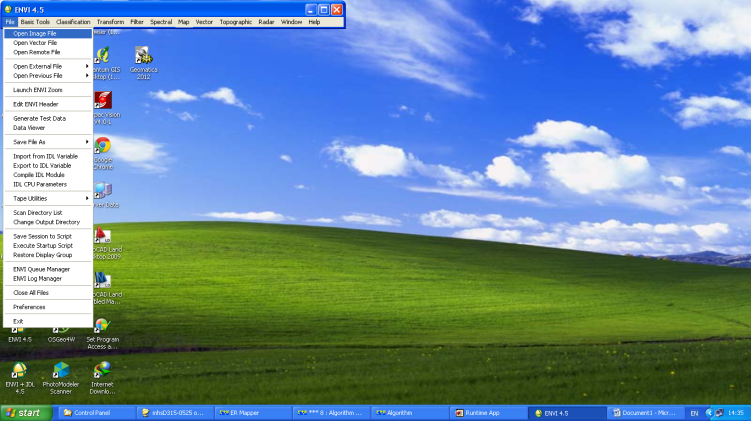

2. Lalu kill file, pilih open image file

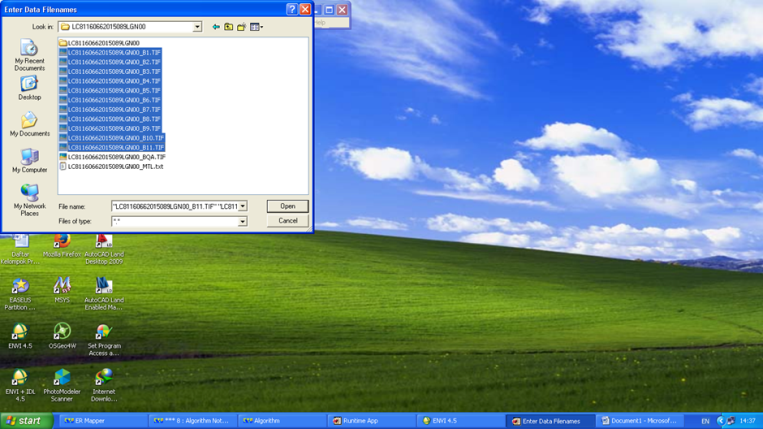

3. Lalu pilih 11 band landsat 8 dan klik open
4. Lalu akan mucul seperti tampilan dibawah ini.

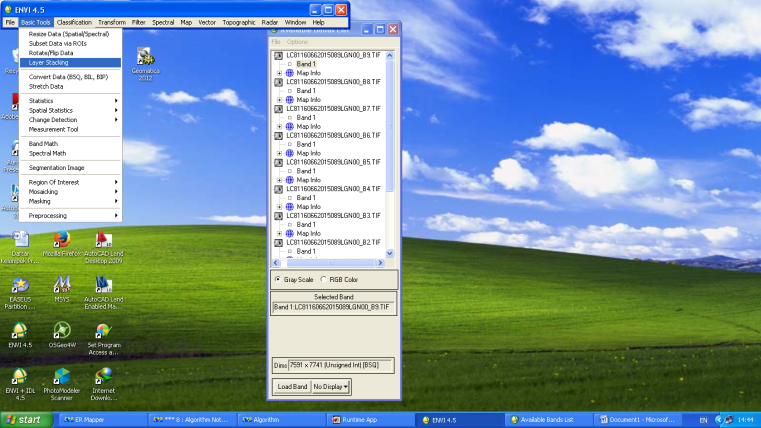

5. Jika sudah, lalu kembali ke ENVI awal, pilih Basic Tools dan pilih Layer Stacking.

6. Lalu akan mucul seperti tampilan dibawah, dan pilih import file.

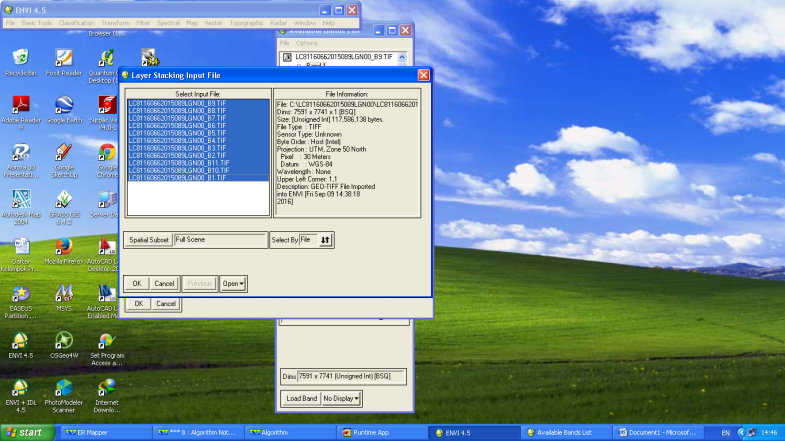

7. Kemudian pilih ke 11 band dan klik ok.

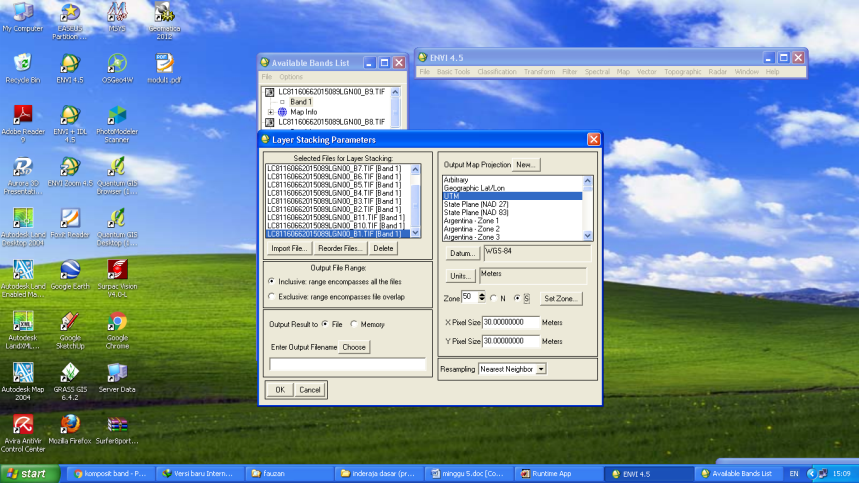

8. Lalu akan kembali ke kolom Layer Stacking Parameters, dan pastikan pada bagian selected file for layer stacking sudah terisi ke 11 band tersebut. Dan ganti Zone menjadi 50 S (dikarenakan citra ini adalah citra wilayah bali dan bali msuk pada zone 50 S)
9. Untuk output resul to pilih file. Jika sudah lalu klik choose pada enter output filename, lalu pilih didirectory mana untuk meniyimpan filenya dan ganti nama file. Jika sudah klik open. Lalu klik ok. Dan tunggu sampai proses penyimpanan selesai mungkin akan membutuhkan waktu beberapa menit.

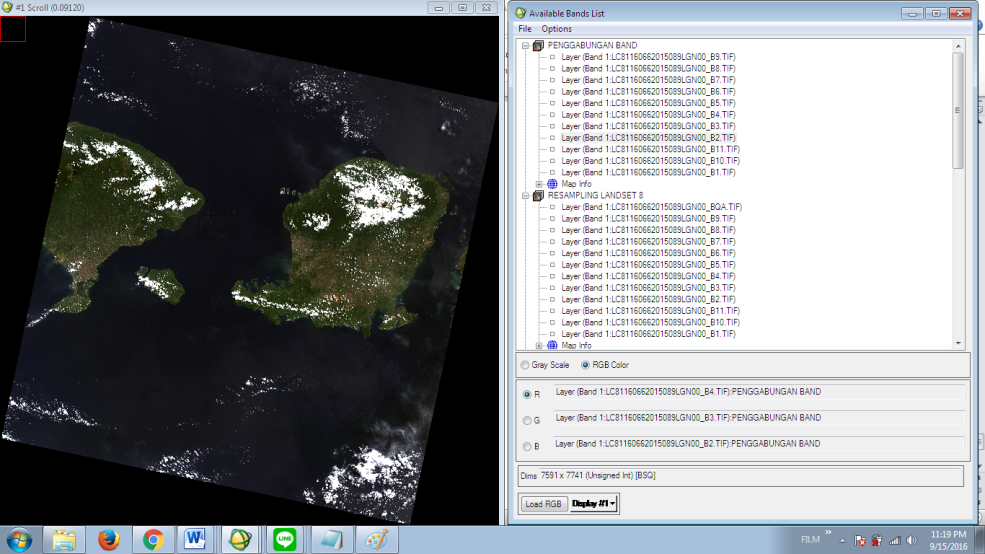

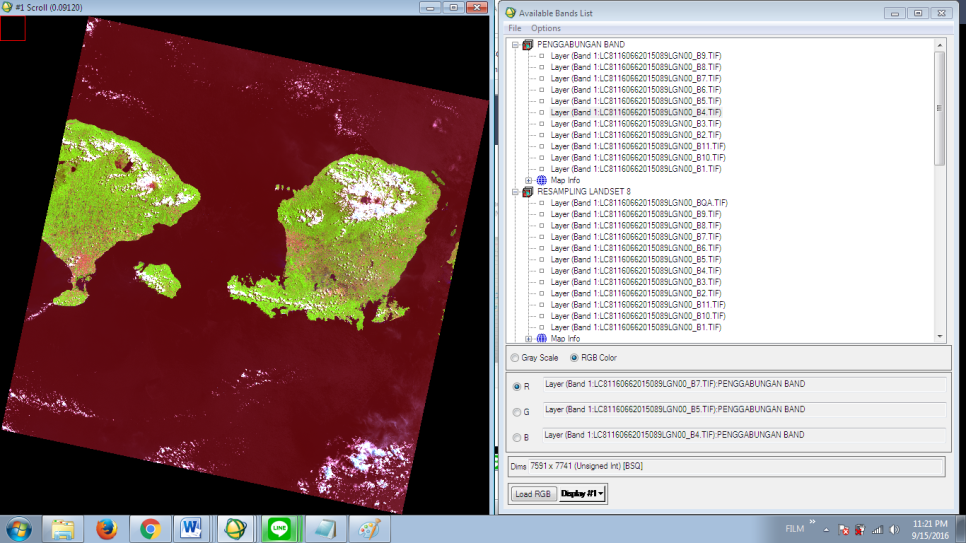

10. Selesai, untuk mengecek kembali masukkan data file yang telah disimpan tadi, dan untuk mengecek pada kolom available band list pada bagian bawah pilih RGB color dang anti RGB tersebut dengan Band yang telat di input tadi, untuk menampilkan band nya klik load band, jika warna band berubah-ubah maka proses penggabungan telah berhasil.

6. HASIL PRAKTIKUM

Berikut adalah hasil dari komposit band pada ENVI dan ER Mapper menurut aplikasinya yaitu Natural Color, Shortwave Infrared, dan Land Water.

1. NATURAL COLOR (Digunakan untuk analisis vegetasi. Kombinasi ini digunakan untuk melihat kerapatan, beda tinggi, dan dominasi vegetasi)

2. SHORTWAVE INFRARED (Dari kombinasi ini didapatkan  biomass dengan kontras yang jelas dan citra yang lebih bersih dari tutupan awan)

3. LAND WATER (Kombinasi ini memperjelas daratan dengan perairan. Dapat digunakan untuk mengalisa DAS (Daerah Aliran Sungai) dan daerah sepanjang garis pantai (coastal line))

7. KESIMPULAN

Berdasarkkan praktikum komposit citra dapat disimpulkan bahwa komposit citra bertujuan untuk memperoleh gambaran visual yang lebih baik. Dan dengan penggabungan citra akan terdapat perbedaan citra komposit dapat terlihat dari adanya warna yang berbeda dari tiap komposit. Hal tersebut dapat memudahkan dalam proses pengidentifikasian suatu objek dalam citra satelit. Karena pada citra yang terlah terkomposit memiliki warna masing-masing.
